| Výrobce: | Tesat |
|---|---|
| typ zástrčky: | 7-pólová (ISO 1724) |
| délka zástrčka -> bajonet: | 6900 mm |
| přední vývody: | ano |
| délka předních vývodů: | 4700 mm |
| typ předních vývodů: | plochý kabel 2x1,5mm2 (pro spojky QS150) |
| bajonety: | 2x 5-pólový bajonet |
| Part ID: | 7pin/6900mm |

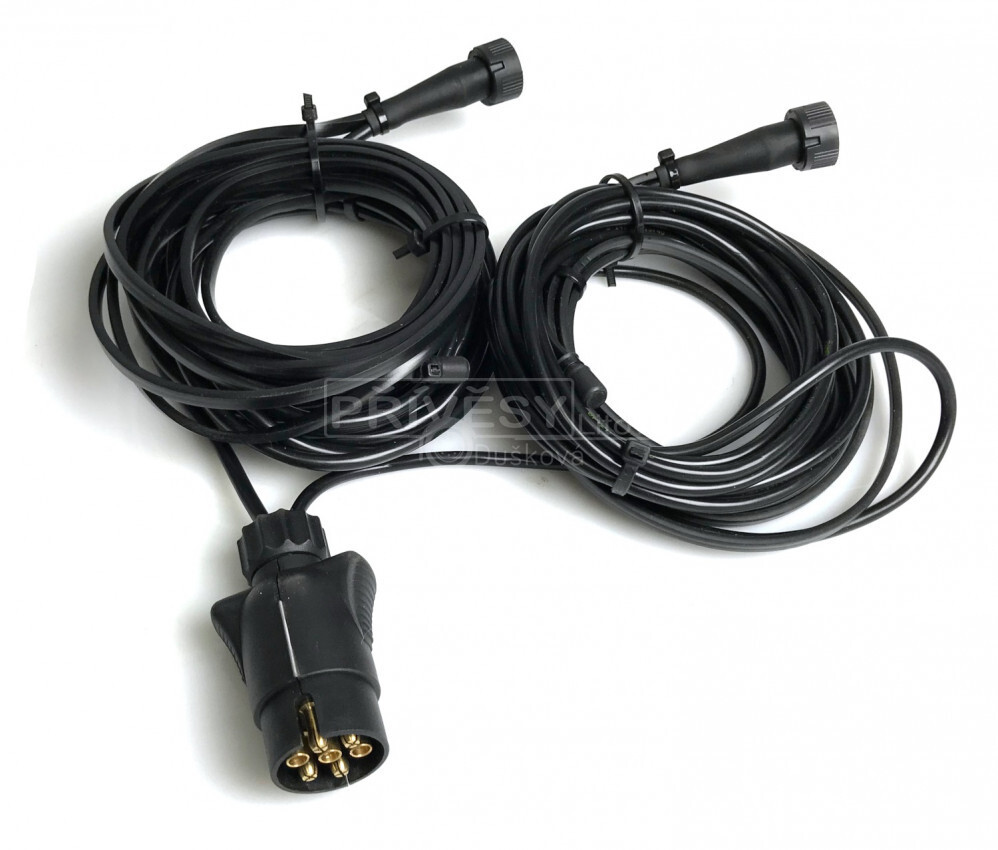

- Kompletní kabeláž pro přívěsy, která výrazně usnadní montáž elektroistalace.

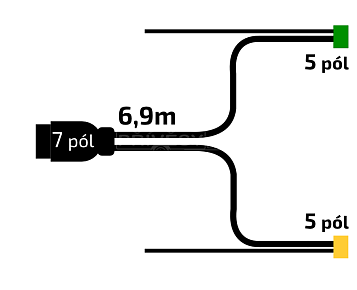

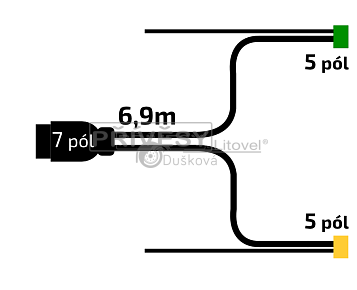

- Ze sedmipólové zástrčky jsou vyvedeny dvě větve pětižilových kabelů 5x0,75 mm² (levá a pravá) o délce 6900 mm.
- Obě větve jsou zakončeny 5-pinovými bajonety kompatibilní se zapojením Jokon (žlutý na levé straně a zelený na pravé) pro snadné a rychlé připojení kompatibilních svítilen.
- Z každého bajonetu je dále vyveden dvoužilový plochý kabel 2x1,5 mm² o délce 4700 mm, na nějž lze pomocí spojek SNAP-IN namontovat přední, boční, či doplňkové obrysové svítilny.
- Levý zadní bajonet. konektor: pětipólový (blinkr, brzda, koncové, mlhovka, kostra), barva žlutá
- Pravý zadní bajonet. konektor: pětipólový (blinkr, brzda, koncové, couvačka, kostra), barva zelená
Schéma použití QS spojek:
Zapojení SNAP-IN koncovky:
pin označený "+": hnědý vodič (alternatině černý)
pin ozančený "-": modrý vodič (alternativně bílý)
