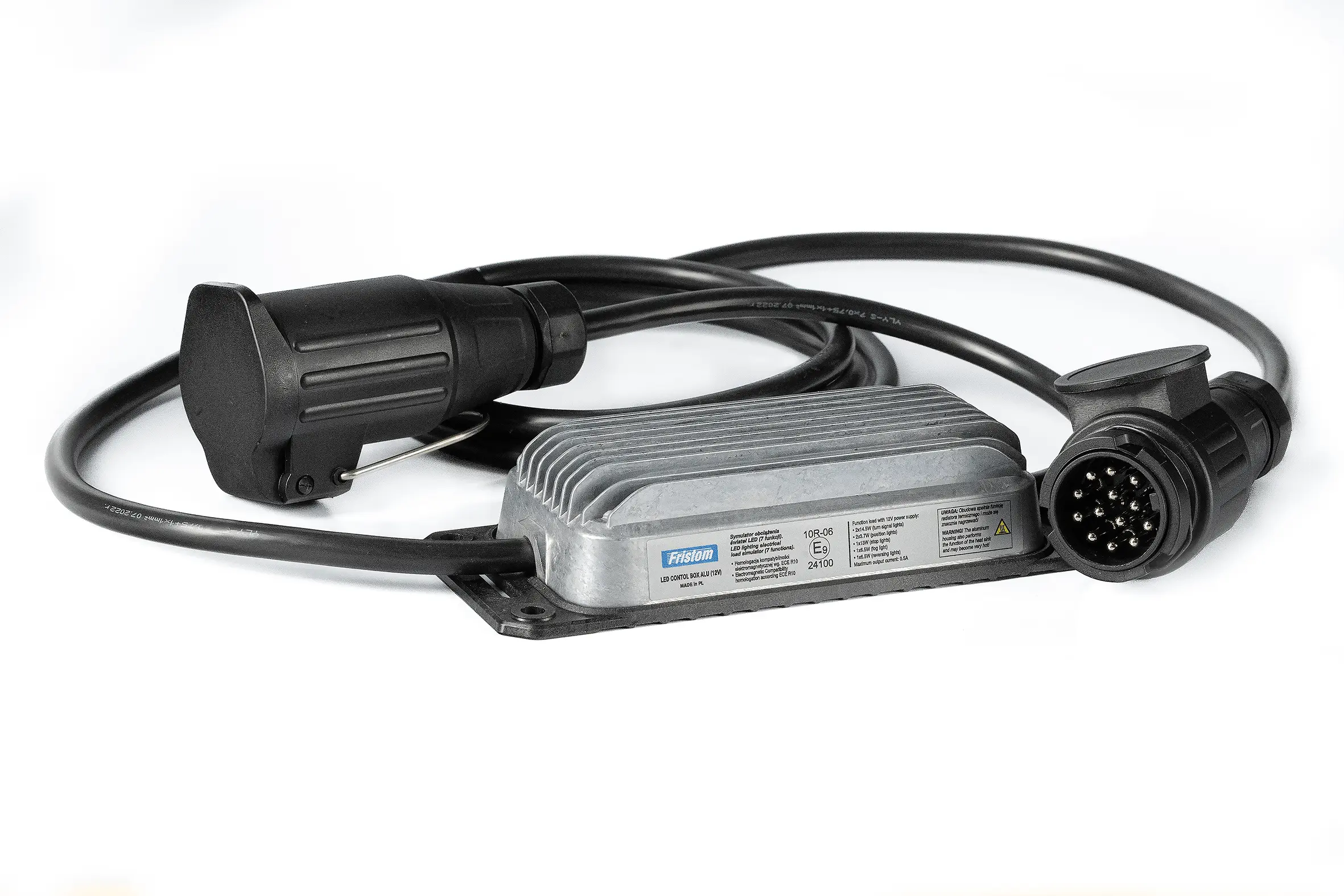

Nová kontrolní jednotka Fristom ALU SMART ke sdruženým LED diodovým svítilnám přívěsu simuluje provoz běžných žárovkových svítilen pro elektroniku tažného automobilu, která kontroluje osvětlení přívěsu a není ještě připravena pro moderní LED diodové osvětlení s nízkým odběrem
Jednou z výhod stále používanějšího LED diodového osvětlení přívěsů je jeho velmi malá spotřeba při zachování vysoké svítivosti. Bohužel elektronika některých tažných automobilů, která kontroluje i správnou funkci osvětlení přívěsu není na tak nízké odběry přívěsu připravená a je přednastavená pouze pro mnohem vyšší proudové odběry klasických žárovek. LED svítilny přívěsu pak díky jejich velmi nízké spotřebě takovýto tažný automobil detekuje jako vadné žárovky a palubní počítač zahlásí chybu, eventuálně odpojí přívod proudu do zásuvky tažného zařízení. Právě pro tyto případy je určená kontrolní jednotka připojená mezi tažný automobil a přívěs. Kontrolní jednotka nasimuluje elektronice tažného vozu zátěž běžné žárovky a provoz připojené LED diodové svítilny je tak bezproblémový. Kontrolní jednotka je pak schopná přenášet do palubního počítače tažného automobilu i případnou závadu směrových svítilen LED diodové svítilny.
Charakteristika:
- Kontrol box simuluje zátěž až pro 7 funkcí osvětlení přívěsu (L+P obrys. světlo, L+P blinkr, brzdová světla, mlhovka, couvačka)
- Splňuje normu ECE-R48
- V případě zkratu, zařazení žárovky do obvodu anebo přehřátí sám odpojí příslušnou zátěž z obvodu
- Pro vozidla s provozním napětím 12V
- Pracovní teplota od -40oC do 55oC
- Hmotnost: přibližně 1750 g
- Zařízení se upevňuje k rámu přívěsu čtyřmi šrouby.
Simuluje zátěž:
- 2x17W (blinkry)
- 2x4W (obrysová světla)
- 1x35W (brzdová světla)
- 1x 17W (mlhové světlo)
- 1x 17W (couvací světlo)
Indikace závad:
- 80mA (blinkry)
- 30mA (obrysová světla)
- 50mA (bzdová světla)
- 100mA (mlhové světlo)
- 100mA (couvací světlo)
Maximální výstupní proud:
- 0,5A
Vstup:
- Kabel 7x0,75mm2 + 1x1mm2 (kostra) o délce 0,5m se zástrčkou 13 pin (12V)
Výstup:
- Kabel 7x0,75mm2 + 1x1mm2 (kostra) o délce 2,5m se zásuvkou 13 pin (12V)
Materiál kontrol boxu:
- Hliník, Bayblend
Zařízení chráněno proti:
- Překročení maximálního výstupního proudu
- Opačné polaritě zapojení
- Přehřátí
výrobce: | Fristom |
---|---|
Part ID: | 100952-ALU |
Objednací číslo: | 100 952 |
