Tažná spojka AK 161+dist. vložky 35/45 mm+Soft Dock

Objednací číslo: 100912
Skladem 3 ks
2 722,50 Kč za 1 ks
(2 250,00 Kč bez DPH)

Popis produktu





Sada tažné spojky AL-KO AK 161 pro tažnou trubku o průměru 50 mm s gumovou krytkou Soft Dock a distančními vložkami pro montáž na tažné trubky průměru 35 a 45 mm.

Tažná kulová spojka (přípojný kloub) AL-KO AK 161 nahrazuje starší typ AK 160. Je určená pro montáž na nájezdové brzdy do 1600 kg s průměrem tažné trubky 50 mm a vrtáním pro horizontálně umístěné upevňovací šrouby. Díky přiloženým distančním vložkám je možné ji namontovat rovněž na tažnou trubku o průměru 45 nebo 35 mm Spojka se běžně upevňuje dvěma horizontálně umístěnými šrouby (nejsou součástí dodávky, na přání dodáváme samostatně). V zadní části tažné spojky je také otvor pro vertikálně umístěný šroub, který umožňuje použít tažnou spojku i na nájezdových brzdách s upevňovacími šrouby umístěnými "do kříže".

Maximální povolené svislé zatížení spojky je 120 kg a je určená pro přívěsy vybavené nájezdovou brzdou do nejvyšší povolené/technicky přípustné hmotnosti přívěsu 1600 kg.

Tažná spojka je vybavena indikátorem správného připojení. U odpojeného nebo špatně připojeného kloubu je zelený plastový indikátor zapadlý do kovového lůžka na hlavě tažné spojky a není vidět. Zároveň je jasně viditelný červený proužek na zadní straně rukojeti. Při správném připojení se vysune indikátor z kovového lůžka nahoru a zůstane ve vysunuté poloze tak, že je zřetelně viditelný. Při tom se páka sklopí do zavřené polohy a červený proužek na její zadní straně se skryje.

Na pravé boční straně spojky najdete indikátor míry opotřebení. Po připojení tažné spojky lze rychle posoudit míru opotřebení kloubového spojení a s tím spojená rizika. Indikátor míry opotřebení je rozdělen na dvě části - jedna je označena znaménkem "+" a jedna "-". Po připojení neopotřebené tažné spojky na neopotřebený kulový závěs se jezdec indikátoru nachází v poli se znaménkem "+". Postupným opotřebováváním dosedacích ploch kloubu dochází k postupnému přesouvání ukazatele indikátoru. Pokud je po připojení kloubu na tažnou kouli ukazatel indikátoru v poli se znaménkem "-", je nutné vyměnit tažnou spojku za novou. Pozor! Pokud máte na vozidle nadměrně opotřebenou tažnou kouli, nebude se ukazatel nacházezt v poli "+" ani po připojení nové tažné spojky a existuje reálné riziko rozpojení spoje během jízdy!

Oproti staršímu typu AK 160 je tato tažná spojka rovněž vybavena rukojetí z měkčeného plastu a protiskluzovou ochranou. Na rukojeti se nově také nachází stiskací pojistka zabraňující samovolnému nebo nechtěnému otevření tažné spojky.

Dodáváno s gumovou krytkou Soft Dock pro ochranu tažného vozidla před poškrábáním při drobných kolizích během manipulace s přívěsem a dvěma distančími vložkami pro montáž na tažné trubky o průměru 35 nebo 45 mm. Rozteč bočních montážních otvorů je 47-54 mm. Rozteč otvorů pro montáž 1x vertikálním a 1x horizontálním šroubem je 40 mm.

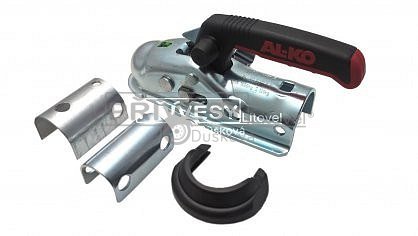

Obsah balení:

  • 1x tažná spojka AK 161
  • 1x gumová krytka AL-KO Soft Dock
  • 1x distanční vložka pro montáž na trubku o průměru 45 mm
  • 1x distanční vložka pro montáž na trubku o průměru 35 mm



Výrobce: AL-KO
maximální hmotnost přívěsu: 1600 kg
maximální povolené svislé zatížení: 120 kg
hodnota D/Dc: 14,95 kN
pro kouli o průměru: 50 mm
materiál: plech
otvory pro uchycení horizontálně: ano
otvory pro uchycení vertikálně: ne
otvory pro uchycení do kříže: ano
otvory pro šrouby: M12
utahovací moment: 75 Nm
homologace: E1 55R-01 2671
zámek součástí dodávky: ne
montáž na trubku průměru: 50 mm
pro přívěsy: brzděné
Part ID: 1730218
Objednací číslo: 100222
