Tažná spojka WW 30-K+Z 3000 kg + sada redukcí pr. 35/40/45/50 mm, vrt. 12,5 mm

Objednací číslo: 100301
Skladem 1 ks
2 072,00 Kč za 1 ks
(1 712,40 Kč bez DPH)

Popis produktu

Tažná spojka WW-30 s příslušenstvím: Parametry: Tažná kulová spojka je vhodná pro použití u přívěsů s maximální celkovou hmotností nepřevyšující 3 000 kg. Maximální povolené svislé zatížení tažného zařízení je 150 kg. Montáž: Spojovací zařízení je určeno pro přímou montáž na tažné trubky o průměru 50 mm. S využitím přiložených vymezovacích podložek je možné ji osadit rovněž na tažné trubky menších rozměrů:

  • průměr 46 mm (s použitím podložky o síle 2 mm)
  • průměr 45 mm (s použitím podložky o síle 2,5 mm)
  • průměr 40 mm (s použitím podložky o síle 5 mm)
  • průměr 35 mm (s použitím podložek o síle 5 mm + 2,5 mm)

Tažnou spojku lze namontovat pomocí šroubů umístěných křížem, anebo podélně. V případě mnontáže šroubů křížem je rozteč děr 40 mm, pro montáž podélně ("vedle sebe") je rozteč 50 - 54 mm. V případě montáže podél použijte přibalený šroub M12x90 s podložkami na obou stranách a samojistnou maticí v přední části tažné spojky a šroub M12x80 se samojistnou maticí v zadní části. V případě montáže pomocí šroubů křížem použijte pro vodorovné uchycení přibalený šroub M12x90 s podložkami na obou stranách a samojistnou maticí a pro svislé uchycení přiložený šroub M12x80 se sedlovou položkou* a samojistnou maticí. Přiložené samojistné matice lze použít pouze jednou. Při opakované montáži tažné spojky je třeba je vyměnit za nové. Obsah balení:

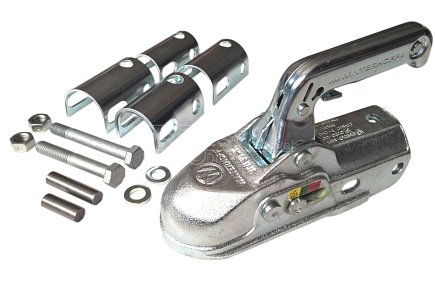

  • 1x Tažná spojka WW-30
  • 4x vymezovací podložka
  • 1x šroub M12x90
  • 1x šroub M12x80
  • 2x jednorázová samojistící matice M12
  • 2x podložka pod matici M12
  • 1x pomocný čep pro uchycení tlumiče 12x34 mm
  • 1x pomocný čep pro uchycení tlumiče 12x49 mm



Výrobce: WINTERHOFF
maximální hmotnost přívěsu: 3000 kg
maximální povolené svislé zatížení: 150 kg
hodnota D/Dc: 27 kN
pro kouli o průměru: 50 mm
materiál: litina
otvory pro uchycení horizontálně: ano
otvory pro uchycení vertikálně: ne
otvory pro uchycení do kříže: ano
otvory pro šrouby: M12
homologace: E1 55R-010640
zámek součástí dodávky: ne
montáž na trubku průměru: 35,40,45,46,50,51 mm
pro přívěsy: brzděné
Part ID: 1860801
Objednací číslo: 100 301
