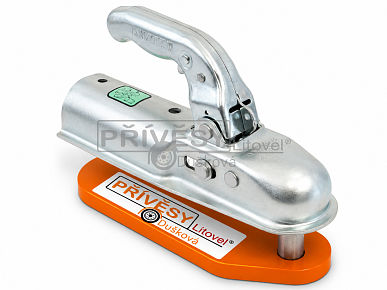

Tažná kulová spojka KNOTT K 7,5-S je kvalitní a spolehlivá spojka určená pro nebrzděné přívěsy s maximální hmotností 750 kg. Je určena pro montáž na oj z trubky o průměru 70 mm pomocí dvou svislých šroubů M12 s roztečí 90 mm.

Spojka je určena pro standardní tažnou kouli Ø 50 mm (ISO 50) a disponuje bezpečnostní ruční pojistkou proti nechtěnému otevření. Praktický ukazatel správného připojení a opotřebení umožňuje rychlou kontrolu správného spojení přívěsu s tažným vozidlem.

Tělo spojky je vyrobeno z kvalitního ocelového plechu s galvanicky pozinkovanou povrchovou úpravou, která zajišťuje vysokou odolnost proti korozi a dlouhou životnost.

Madlo spojky je připraveno pro použití zámku Winterhoff DBS 8 / AL-KO AK7 (není součástí balení), díky kterému lze přívěs zabezpečit proti neoprávněnému připojení.

UKAZATEL MÍRY OPOTŘEBENÍ A SPRÁVNÉHO PŘIPOJENÍ

Ve stavu otevřené tažné spojky (ovládací madlo tažné spojky po stisknutí a pojistky zvednuté nahoru) ukazuje ryska do červeného pole "x". Po nasazení tažné spojky na kulový čep tažného zařízení nastane jeden z následujících stavů

:

Ryska ukazuje do zeleného pole "+":

Tažná spojka je připojena správně k tažnému zařízení a nevykazuje nadměrnou míru opotřebení.

Ryska ukazuje do pole "x":

Tažná spojka není připojena správně k tažnému zařízení. Za jízdy může dojít k odpojení přívěsu, nelze pokračovat v jízdě. Možná příčiny: nepromazané nebo zkorodované ústrojí tažné spojky, mechanická překážka nebo deformace v ústrojí tažné spojky, kulový čep má průměr nad 50 mm. Pokud nepomůže vyčištění a promazání tažné spojky, nechte spojku zkontrolovat v našem nebo jiném odborném servisu.

Ryska ukazuje do pole "-"

Nadměrně opotřebený kulový spoj. Je nadměrně opotřebená tažná spojka nebo tažná koule, případně obě tyto součásti kulového spoje. Opotřebenou součást je nutné vyměnit. Nepokračujte v jízdě, hrozí odpojení přívěsu.

Míru opotřebení tažné spojky lze zkontrolovat jejím připojením na neopotřebenou kouli o průměru nad 49,13 mm. Ryska ukazatele by měla zůstat v zeleném poli "+". Koule o průměru 49 až 49,13 mm je považována za opotřebenou a je nutné ji vyměnit.

UPOZORNĚNÍ: Tažnou kulovou spojku je nutné pravidelně čistit od zbytků tuku a mazat. Ovládací mechanismus zámku promazávejte pravidelně řídkým olejem nebo obdobným mazivem ve spreji. Tažnou kouli nebo kulovou vnitřní plochu tažné spojky promazávejte vazelínou pro kluzná ložiska nebo obdobným mazivem. Provoz znečištěné nebo nepromazané tažné spojky výrazně zkracuje její životnost i životnost kulového čepu tažného zařízení.
